Natriumhypochlorit-Generator, Elektrochemieausrüstung, Modul

1,Prinzip

Salzwasser wird durch Gleichstrom durch Anode und Kathode elektrolysiert, um auf der Anodenoberfläche Chlor zu erzeugen, auf der Kathodenoberfläche Natriumhydroxid und Wasserstoff zu erzeugen und dann mit dem für das Produktionssystem benötigten Natriumhypochlorit zu reagieren.

Die Reaktionsgleichung lautet wie folgt:













2, Konsum und Produkte





3,Systemzusammensetzung

(1),Sole-Aufbereitungsmodul:

Bereiten Sie gesättigtes Salzwasser für den Generator vor:

Die Module umfassen hauptsächlich Wasserenthärter, Salzlösungstank, Salzspender, Salzwasser-Präzisionsmischsystem usw.

(2), Natriumhypochlorit-Erzeugungsmodul:

Herstellung von Natriumhypochlorit durch Elektrolyse von Sole:

Das Natriumhypochlorit-Erzeugungsmodul umfasst hauptsächlich Generator, Wärmetauscher, Gleichrichter, Schaltschrank usw.

(3), Natriumhypochlorit-Speichermodul:

Bewahren Sie zubereitetes Natriumhypochlorit auf

Das Speichermodul umfasst hauptsächlich einen Natriumhypochlorit-Speichertank, einen Wasserstoff-Abluftventilator usw.

(4),Natriumhypochlorit-Fördermodul:

Schicken Sie das vorbereitete Natriumhypochlorit zur Dosierstelle

Das Fördermodul umfasst hauptsächlich eine Förderförderpumpe, ein Sicherheitsventil, ein Gegendruckventil, einen Durchflussmesser usw













4,Warum sollten Sie sich für Jiashan Technology entscheiden?

Designstärke, Produktionsqualität, Sicherheitsgarantie, Projektleistung

4.1,Technische Stärke





4.2,Sicherheitsschutz des Systemdesigns

A. Sicherheit der Rohstofflagerung

B. Hauptkomponenten sind mit Ersatzteilen ausgestattet, um einen sicheren Betrieb zu gewährleisten

C. Erkennung der Wasserstoffkonzentration in Innenräumen

D. Zuflusserkennung z. Erkennung des Wassereinlassdrucks

F. Flüssigkeitsstanderkennung des Elektrolytrohrs g. Erkennung der Elektrodentemperatur

H. Elektrolytische Stromerkennung i. Elektrolytische Spannungserkennung

J. Erkennung der Solekonzentration k. Starke Abgase verdünnen Wasserstoff

l. Winddruckerkennung m. Genauere Dosierung und sichereres Abwasser

N. Dosierstromüberwachung

P. Der Vorrat an Natriumhypochlorit kann je nach Situation erhöht werden

4.3, Elektrodenstruktur mit patentierter Technologie

Elektrodenplatte: Plattenelektrode. Die Anoden- und Kathodengrundmaterialien der Elektrode bestehen alle aus reinem Titan-TA1-Material. Beim Elektrolyseprozess wird die Kathode geschützt, während die Anode verloren geht, daher muss die Anodenoberfläche durch eine Beschichtung geschützt werden. Die Anodenoberfläche der Generatorelektrode der Marke jsshg ist mit Ruthenium- und Iridiumoxid mit einer Partikelfeinheit von 20 nm beschichtet, das durch Nanotechnologie behandelt wird. Die Beschichtung ist mehr als 18-fach unterteilt und die Beschichtungsdicke beträgt 20 Mikrometer, was eine langfristig stabile Lebensdauer gewährleisten kann.

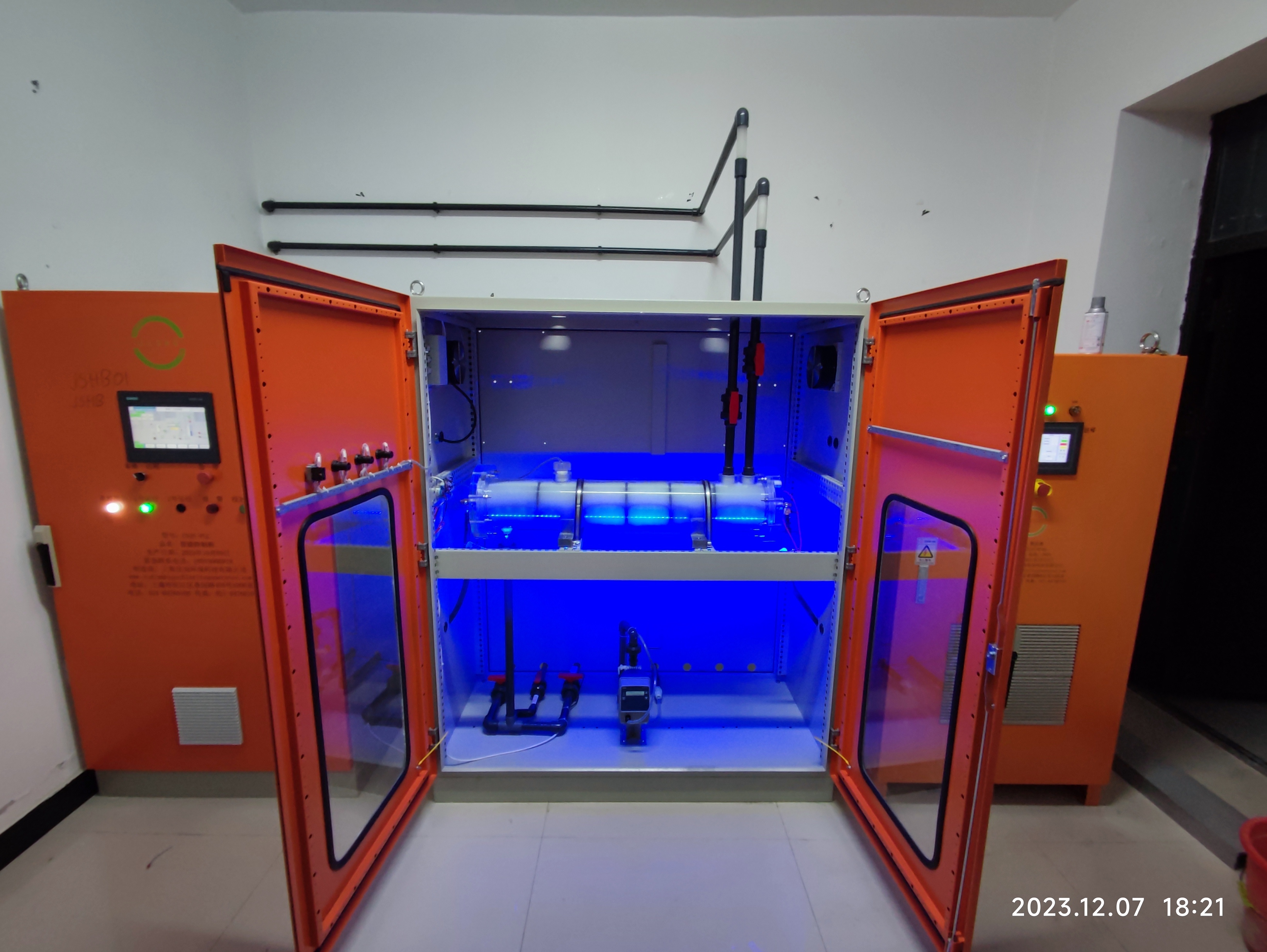

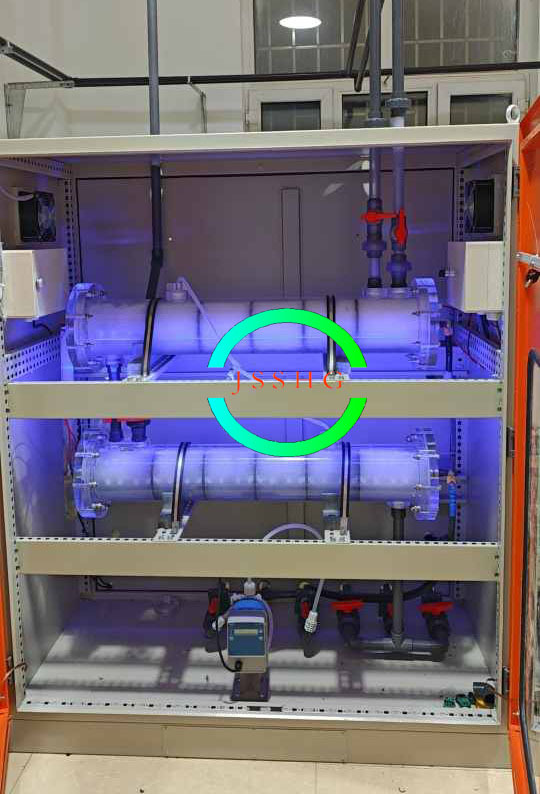

4.4, Vollständig transparente Elektrolysezelle

Die folgende Abbildung:





Unser Elektrolyseur ist das einzige vollständig transparente Design in China, einschließlich der Flansche. Wenn verdünnte Sole elektrolysiert wird, ist der elektrolytische Zustand auf einen Blick klar. Bei der Elektrolyse ist vor allem darauf zu achten, ob die Elektrolysezelle verkalkt und ob die Elektrode in einem sicheren Zustand arbeitet. Die vollständig transparente Elektrolysezelle kann die tatsächliche Situation visuell erkennen, um die Elektrolysezelle besser zu schützen. Der Elektrolyseur ist mit einem Flüssigkeitsstandschutz, einem Niedertemperaturschutz, einem Hochtemperaturschutz, einem Niederstromschutz, einem Ultrahochstromschutz, einem Niederspannungsschutz und einem Ultrahochspannungsschutz ausgestattet. Sobald eine Anomalie auftritt, sendet das System ein Alarmsignal und stellt den Betrieb ein.



4.5, Energiesparende elektrolytische Stromversorgung

Die folgende Abbildung:



Der Natriumhypochloritgenerator verwendet ein elektronisches Hochfrequenz-Konstantstrom-Schaltnetzteil als elektrolytische Stromversorgung. Durch den Einsatz der Hochfrequenz-Gleichrichtertechnologie erreicht der AC/DC-Umwandlungswirkungsgrad mehr als 95 %, der Heizwert ist sehr niedrig, der Betrieb ist stabil und das Volumen ist klein, was mehr als 20 % höher ist als der elektrische Umwandlungswirkungsgrad eines gewöhnlichen Siliziumgleichrichters (der Natriumhypochloritgenerator GB 12176-90 erfordert einen Stromwirkungsgrad ≥ 72 %).
